Rust单片机编程：用一块STM32板发送http请求

本文多处参考了The Embedded Rust Book，建议对Rust嵌入式开发尚不熟悉的同学反复观看这本书。
由于例子使用的开发板为STM32F3DISCOVERY，与我们的有一定区别，因此各种操作与书中提及多有出入，以本文为准。

实验材料

• 一块STM32F407板，板载WIFI模块（ESP8266）
• 服务器：Ubuntu 22.04.1，非常多的USB 3.0/3.1接口，无图形界面

环境配置

在一切开始之前，首先使用合适的Type-C线将服务器的任一USB口与板子的CMSIS-DAP接口连接。

基本的编译、烧写和调试（仿真等）环境可以参照这一章节配置，此处仅列举需要修改的步骤和有必要补充的信息：

自定义udev规则

注意：这一小节与The Embedded Rust Book出入非常大

我们希望OpenOCD等在不需要root权限的情况下就可以自由与开发板通讯，因此需要自定义udev的规则。运行lsusb命令列出USB设备信息，我们可能获得类似如下的内容：

Bus 004 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 003 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 002 Device 002: ID 174c:3074 ASMedia Technology Inc. ASM1074 SuperSpeed hub
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 007: ID c251:f001 Keil Software, Inc. CMSIS-DAP
Bus 001 Device 002: ID 174c:2074 ASMedia Technology Inc. ASM1074 High-Speed hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

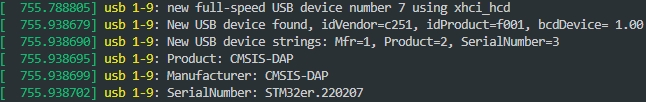

这里注意行末设备名为CMSIS-DAP的设备即为我们的板子¹。我们以这行为例，解读一下lsusb返回内容的含义：

• Bus 001：表示设备连接到001号总线
• Device 007：表示这是连接到该总线上的第007号设备
• ID c251:f001: 这里的ID分为两部分：第一部分是idVendor（设备产商），值为c251;第二部分为idProduct（设备类型编号），值为f001

有了idVendor和idProduct，接下来我们需要在/etc/udev/rules.d/70-st-link.rules文件里追加一行（若无文件则新建）²：

# OWNER的值请填写开发者自己使用的用户名
ATTRS{idVendor}=="c251", ATTRS{idProduct}=="f001", OWNER="ysun"

写好规则后使用下述命令应用（无需拔掉设备重新插上）：

# 这里的action参数至关重要
# 如果不指定它的值为change，内核会通知udev将所有设备都认作新设备
# 这可能有非常恶劣的影响
sudo udevadm control --reload-rules && sudo udevadm trigger --action=change

编译安装OpenOCD

The Embedded Rust Book中的指引为使用包管理器直接安装OpenOCD。

但对于某些情况，比如我们的Ubuntu 22.04.1，通过apt安装的OpenOCD为v0.11.0版本。

这一版对STM32F4x系列的支持还比较糟糕，因此墙裂建议手动编译一下最新的OpenOCD以防止犯病：

# 安装（编译时）必需依赖
sudo apt install libtool libhidapi-dev libusb-1.0-0-dev
git clone https://github.com/openocd-org/openocd.git && cd openocd
./configure --enable-cmsis-dap
make
sudo make install

环境验证

为检验工具和驱动是否已被正确配置，我们需要验证OpenOCD能否正常工作（与板上自带的ST-Link调试硬件通信）。在项目根目录下创建openocd.cfg文件，并写入:

# 设备接口配置文件
source [find interface/cmsis-dap.cfg]
# 理论上udev规则配置好可以自动获取到，若不能则可以手动指定：
# cmsis_dap_vid_pid 0xc251 0xf001
# 这是一个历史遗留问题，其实是CMSIS-DAP v2 bulk interface自动检测的bug
# 对于一些v1的设备会误被判做是v2，导致通信失败，详见这个commit：
# https://github.com/openocd-org/openocd/commit/3da0c2504c14ea0736b973fa0b5085c42a9c6ce8
# 该bug在v0.12.0被修复，对之前的版本可以加上下面这行
# cmsis_dap_backend hid
# 目标芯片配置文件
source [find target/stm32f4x.cfg]

此时，运行openocd，应该会有类似输出：

Open On-Chip Debugger 0.11.0
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Info : auto-selecting first available session transport "swd". To override use 'transport select <transport>'.
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : CMSIS-DAP: SWD  Supported
Info : CMSIS-DAP: FW Version = ħŮ�Ƽ�
Info : CMSIS-DAP: Interface Initialised (SWD)
Info : SWCLK/TCK = 1 SWDIO/TMS = 1 TDI = 0 TDO = 0 nTRST = 0 nRESET = 1
Info : CMSIS-DAP: Interface ready
Info : clock speed 2000 kHz
Info : SWD DPIDR 0x2ba01477
Info : stm32f4x.cpu: hardware has 6 breakpoints, 4 watchpoints
Info : starting gdb server for stm32f4x.cpu on 3333
Info : Listening on port 3333 for gdb connections

并且程序阻塞住了控制台。

至此环境配置完毕。

仿真

在开始仿真调试前，建议先用cargo-generate从模板仓库开始初始化一个实验项目。

仿真大致操作与The Embedded Rust Book无异，但由于我们的板子是STM32F4x，故QEMU的参数要做一定调整。

比如，.cargo/config.toml中需要增加这些内容：

[target.thumbv7em-none-eabihf]
runner = "qemu-system-arm -cpu cortex-m4 -machine netduinoplus2 -nographic -semihosting-config enable=on,target=native -kernel"

[build]
target = "thumbv7em-none-eabihf"

然后就可以正常仿真了（会隐式地以上述参数调用QEMU）：

cargo run --example hello --release

如果需要用GDB调试，只需要将启动QEMU的参数如上述.cargo/config.toml文件中替换即可。

上硬件

内存布局

这部分最重要的就是搞清楚板子的内存布局，要确定Flash和SRAM的起始点和长度以确保编译和运行时的行为正确。

主要参照ST的RM0090文档（Rev 19）。

太长不看

在项目根目录的memory.x文件中，写入：

MEMORY
{
  /* NOTE 1 K = 1 KiBi = 1024 bytes */
  /* TODO Adjust these memory regions to match your device memory layout */
  /* These values correspond to the LM3S6965, one of the few devices QEMU can emulate */
  FLASH : ORIGIN = 0x08000000, LENGTH = 512K
  RAM : ORIGIN = 0x20000000, LENGTH = 128K
}

详细依据见下文。

Flash布局

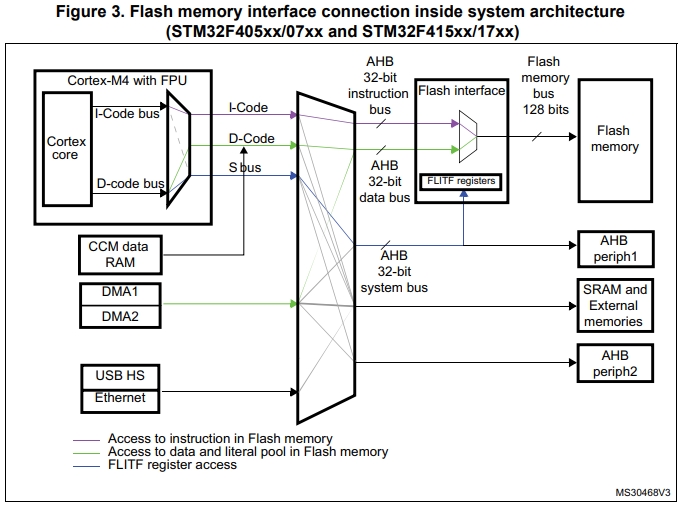

架构图在第73页：

我们可以看到，从interface到memory是一条总线连接的，即主内存在使用上是不分区的，即Flash的长度应为所有Sector的大小之和。为了提升性能，对指令码和数据码各自有对应的cache，但不影响主内存的分布。

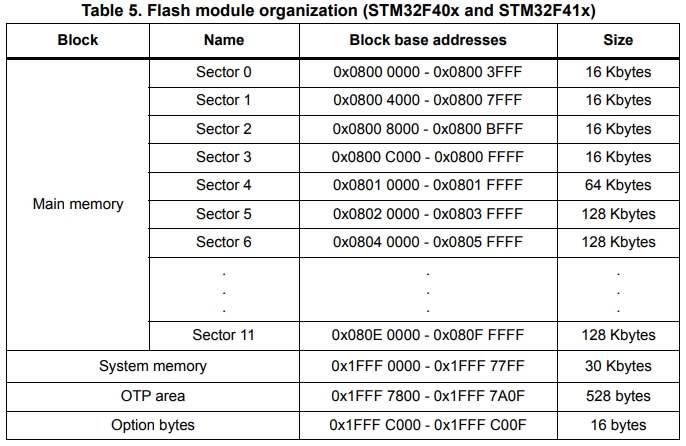

因此参照表³：

Flash应为从0x08000000开始，到0x080FFFFF结束。用末尾减去开头，刚好是1024K。

但上述其实不过是对最高配置的介绍，并非所有的STM32F40x都有高达1M的实际Flash大小，具体仍要参照型号：

由于我们的板子的详细型号是STM32F407VET6，因此Flash只有512K。

SRAM布局

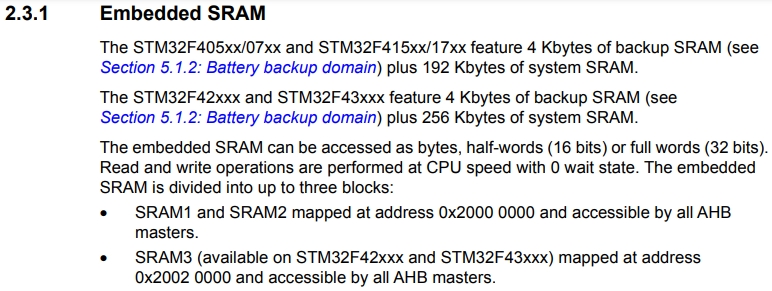

参照第68页的描述：

由于我们的板子不存在SRAM3，所以SRAM的起始地址应为0x20000000。Backup SRAM只在特殊的电压条件下才会被调用，因此SRAM的长度应标注为192K。

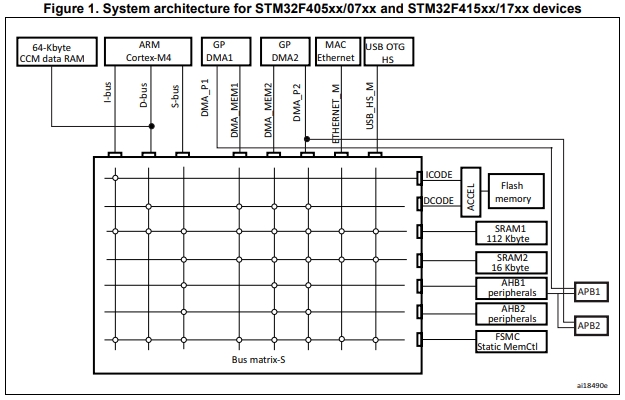

但在编译时，还应结合板子的整体架构考虑：

在文字描述中高达192K的“系统”SRAM当中其实还包含了只能经由D-bus主线直接与MCU通信的、大小为64K的CCM内存。

因此实际在编译时可以声明的内存大小只有192 - 64 = 128K。

ESP8266篇

待续。

其他选择

STM32CubeIDE也许是不错的一体化集成开发环境。

常见问题

0. 为什么已经插在USB上了，但lsusb看不到板子？

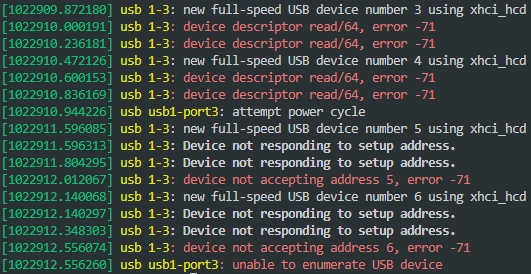

可能接错到USB-Slave接口上了。可以用sudo dmesg查看详细日志：

1. 使用GDB调试时出现内存错误

如果内存布局设置错误或有严重的编程失误导致内存错误，可能会在OpenOCD输出中看到类似如下报错：

Error: Failed to read memory at 0x2002ffd0

同时GDB也会反馈类似内容：

0x080013aa in cortex_m_rt::HardFault_ (ef=0x0) at src/lib.rs:563
563             atomic::compiler_fence(Ordering::SeqCst);

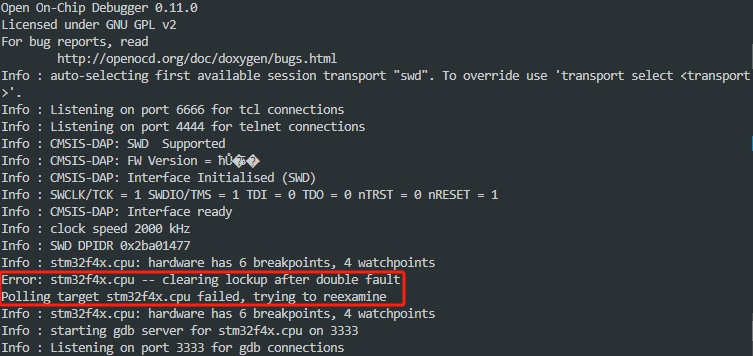

可能板子被锁住：

出现这种情况时，请首先确认内存布局正确。

注意，更改memory.x文件后需要重新cargo build，这点在The Embedded Rust Book中也有提及。

另外，建议使用最新版本的OpenOCD，可能在重新开启OpenOCD进程或烧写程序（GDB的load指令）时自动解锁。

如果仍被锁住，则可按照如下步骤处理：

1. 开启一个openocd进程与板子连接
2. 在另外一个终端里使用telnet与openocd通讯：

telnet localhost 4444

3. 在telnet提示符下尝试解锁：

stm32f4x unlock 0

如果顺利的话，会出现如下提示：

stm32f2x unlocked.
INFO: a reset or power cycle is required for the new settings to take effect.

4. 在telnet提示符下继续输入shutdown，然后将板子断电再通电。
5. 如果上述过程无效，尝试在telnet提示符下使用下面的命令彻底擦除Flash存储中的内容：

stm32f4x mass_erase 0

然后重复第4步。

2. cargo build报错：cannot find linker script memory.x

无论当前项目是否有子crates、目录如何组织，memory.x必须位于项目的根目录下（和最外层的Cargo.toml同级）⁴。

确实有一种特殊情况可以不提供memory.x文件：项目代码中直接引入了BSC (Board Support Crate)，比如stm32f3-discovery。除此之外，使用属于其他抽象级别的crates都必须为cortex-m-rt的编译提供memory.x⁵。
